使用xmodem恢复cisco3550交换机的ios教程

我要评论 2013/05/06 22:07:38 来源:绿色资源网 编辑:www.downcc.com [ ] 评论:0 点击:358次

1.用控制线连接交换机console口与计算机串口1,用带有xmodem功能的超级终端软件连接;

2.设置连接方式为串口1(如果连接的是其他串口就选择其他串口),速率9600,无校验,无流控,停止位1(亦或者恢复默认设置)

3.连接设备,超级终端回车出现交换机无ios的界面,提示符是:Switch:

4.拔掉交换机后的电源线

5.一直按住交换机正面板左侧的mode键,并插入电源为交换机加电;当交换机面板上的以太口指示灯都亮或交换机的几个系统指示灯都常亮再松开;

6.在命令行模式下输入拷贝指令:

switch:copyxmodem:flash:image_filename.bin

Eg:

使用xmodem恢复cisco3550交换机的ios教程_绿色资源网

出现如下提示:

BegintheXmodemorXmodem-1Ktransfernow...

使用xmodem恢复cisco3550交换机的ios教程_绿色资源网

系统提示不断出现C这个字母就可以开始传文件了

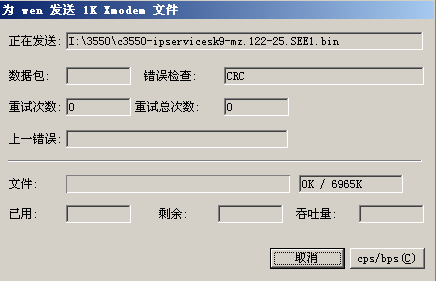

7.点击超级终端菜单:传送——发送文件,在协议选项中选择Xmodem或者1KXmodem协议,然后选择ios的影像文件(*.bin),开始传送;

使用xmodem恢复cisco3550交换机的ios教程_绿色资源网
使用xmodem恢复cisco3550交换机的ios教程_绿色资源网

(速率慢需要一段时间)

传送完毕后提示:

File"xmodem:"successfullycopiedto"flash:c3550-ipservicesk9-mz.122-25.SEE1.bin"

switch:

8.在提示符下输入

switch:boot(启用新的ios系统)

9.重新加电并完成此次恢复工作
