genflex最新版本

v9.7 官方版 genflex最新版本 网友评分:8

同类相关软件

软件介绍

genflex官方版是一款在genesis基础上专为软板设计的cam 软件,侧重软板(FPC),有着清晰简约的管理界面,功能更加丰富强大。可以支持多种读入格式,可以定义不同的层次属性,提供内外层修改及检查,更具有排版与拼列功能,提高大家的工作效率!

genflex最新版本简介:

Genflex是个线路板方面的计算机辅助制造软件,它是由以色列的Orbotech与Valor的合资公司----Frontline公司开发的,与 Genesis 2000 共通,只是细节功能多一些,从某种意义上来说要比 Genesis 2000 更加强大!

genflex软件

genflex软件特点:

1、清晰的管理界面,各个料号的存入方式直观,简单。

2、人性化的图形编辑窗口和控制面板,有针对性的对成形区域内的部分进行修改。

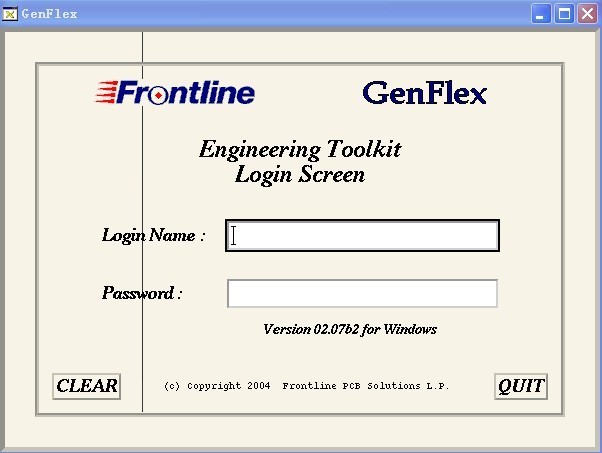

3、资料保密性强,每次启动需输入用户名和密码。

4、资料结构为二维表格的方式存在,精确的描述压合方式,板字构造及层别的属性定义。

5、独立而系统的输入输出。

6、wheel模块及symbol集中存放,方便任何环境随时调用。

7、可调试参数任意修改,根据不同需要手动更改其运行的最佳方案。

8、对图形元素的属性极其敏感,有条不紊的按照各种需要进行自动修改和检查。

9、安全而高效的钻孔和锣边程式,根据定义的锣刀尺寸、补偿方向可以简单的自动添加锣程式。

10、自动而快速的封边程式,省去了整理板边的烦琐。

11、根据不同的菲林尺寸,自动排列,节约菲林成本,增加其利用率

12、无论正负叠加多少层,均可放在同一逻辑层。

常用快捷键:

ALT+F+S 保存;

ALT+C 复制;

ALT+E+E+O合并;

ALT+E+E+B打散;

ALT+A+E反选;

ALT+T旋转,ALT+E+C+S阵列;

ALT+A+S取消高亮;

Ctrl+N正负片切换;

Ctrl+X移动;

Ctrl+Z撤销;

应用功能:

层别属性的定义

1、可以按照板子的组合方式排列层次,定义不同的层次属性,并以颜色区分,层次可以任意增加、删除、拷贝和移动。

2、可以独立放置原稿、单pcs工作稿、set连片和panel。各个集合体系均可浏览和预视,并可以相互按照某种规则产生关联达到虚拟排版。

资料的读入

1、拥有支持多达20几种读入格式,如:gerber、gerber274x、dpf、dxf、plt、excellon…….

2、可以自行调整其读入格式,然后预览其图形,针对gerber文件的d-code进行wheel编辑,内置模块可将同种类型的d-code识别出来,减少编译次数,节约时间。

编辑窗口和工具

1、简捷而方便的交互式面板,让人机沟通更直接,将常用的工具和安全指令设在窗口右边,随手可及。

2、主菜单的编辑栏拥有一般编辑(移动、旋转、镜像、拷贝、删除、追加、恢复、)和扩展编辑(延长、比例放大、排线移动而不改变角度或长度、各层之间的图形转移、尺寸及形状随意改变)。

3、面板上的层次分明,坐标随时监控,状态栏可以清晰显示当前的操作状态和图形数据的参数值。

4、细化而强大的选择功能可以自身进行单选、连选、区域选择、非规则区域选择、网络选择、反选;更是对比参考层和层之间的选择,交错、关联、覆盖、被覆盖;还能依据极性、属性、形状大小进行过和追加;还有大铜皮的选择等等。

5、图形及元素属性自由转换,任意调节和替换,正负极性相互转换和工作成形去的定义。

6、图形元素可以一一罗列,个数、大小、形状、极性一览无余,可以有针对性的图形进行高亮和选择更新。

7、不论是测量还是图像的产生,均可抓取图形的端点、交点、边缘、网络、骨架、中心线、中心点及成形边框。

8、专业的画线、填充及文字标识,存在方式多种多样。

9、区域切分与填充,可以对板内或板外的图形分割,剪切和填实。

10、线宽线距可以充分调整,线与线的连接、倒角,方框涨大及缩小,任何图像的复制与粘贴方便快速。

内层修改及检查

1、针对内层的正负片进行不同的修改和优化,根据不同的孔径手动设定自己所需的最小隔离ring边及最优ring边。

2、自动检验隔离pad、区域线、线宽、线距等等;自动填充微孔、缝隙,针对钻孔自动校正pad的位置,加泪滴。

3、自动删除独立pad,可塑性的蜘蛛脚,随意调整。

4、可选择修改区域为成形线以内、可视窗口以内和所有区域,程序运行完后回逐条报告其修改的内容和未修改的内容。

钻孔修改及检查

1、map 图与孔点图可以相互转换,强大的钻孔管理器,可以对via孔、pth孔、npth孔进行补偿、调节、高亮、刀具合并及每个孔的位置轨迹指示。

2、根据内外层的分布属性,可以检查出孔与孔的电器性能是否导通,还可以报告近孔、重孔、八字孔及每种孔的个数和位置,并判断是否间距离板边太近。

外层修改及检查

1、对照绿油开窗pad的属性定义smd,按照自身要求调节参数,可以做pad加大、pad缩小、绕线、更改形状,对不满足间距的地方进行削切,然后报告所作动作的结果(可根据尺寸分屏显示)

2、运行线路自动检查功能,可侦测线路的线宽线距、孔环大小、npth孔距铜的距离pad到pad的间距、pad到线的间距、铜到板边的距离、端点、pad、线、弧的个数及位置,同网络的间隙等等。

排版与拼列

1、强有力的全自动或手动可以根据开料尺寸构成任意的虚拟排版方式,排好后还可以对单个或多个单只自动拷贝、删除、移动、镜像和旋转编辑。

2、对于不同尺寸的菲林,可将各个层次排列起来,最优的排列方式来体现菲林的利用率。

绿油修改及检查

1、根据绿油覆盖定义pad的ring环最优值及防止渗油露铜所需的间距参数、桥位大小,

自动运行绿油修改程序,进行自动加大及自动削pad,其结果会报告出来,以供价值评估。

2、强大的绿油检查功能,可检测出孔的开窗、pad的开窗及绿油到锡的距离、开窗pad到pad的距离、细小缝隙、塞孔情况等等。

资料的输出

1、手动指定路径,可输出几十种不同的格式如:gerber、cam、drawing、drill/rout、laser、drill、plotters…….

2、输出同样提供旋转、镜像、按比例拉长或缩短、极性反向功能等等。

属性介绍:

er 另一层    positive 正       negative负

Temp 临时        top 顶层       bot 底层

Soldermask 绿油层               silk 字符层

power 电源导(负片)       Vcc 电源层(负片)     ground 地层(负片)

apply 应用       solder 焊锡       singnal 线路信号层       soldnmask 绿油层

input 导入      component 元器件

Close 关闭       zoom放大缩小      create 创建 Reste 重新设置     corner 直角       step PCB文档

Center 中心       snap 捕捉      board 板       Route 锣带     repair 修理、编辑

resize (编辑)放大缩小      analysis 分析     Sinde 边、面

Advanced 高级      measuer 测量     PTH hole 沉铜孔

NPTH hole 非沉铜孔  output 导出       VIA hole 导通孔    smd pad 贴片PAD   replace 替换      fill 填充

Attribute 属性     round 圆      square 正方形      rectangle 矩形

Select 选择     include 包含     exclude 不包含       step 工作单元      Reshape 改变形状

profile 轮廓     drill 钻带     rout 锣带           Actions 操作流程

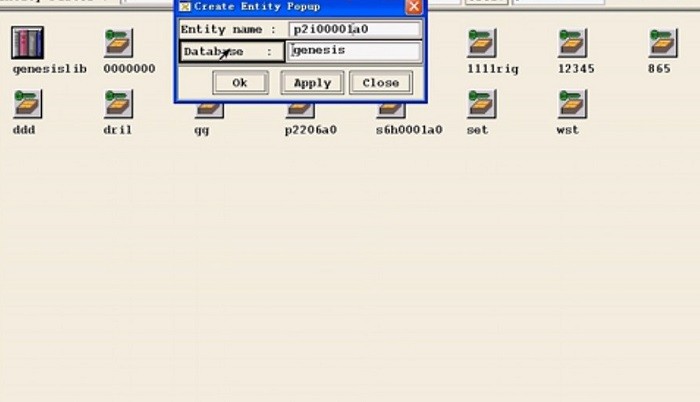

软件截图
