07fk02人防通风图集是用于在防空地下室安装各种设备的图集。图集了提供了各种设备的详细安装方法，还包括了密闭窗墙管的做法。快来绿色资源网下载吧！

07fk02人防通风图集介绍

图集包括防空地下室目前常用的油网滤尘器、过滤吸收器、换气堵头、防爆波活门、超压自动排气活门、密闭阀门、电动、人力两用风机等设备和毒剂监测设施的安装以及密闭穿墙管的做法详图，适用于核5级、核6级、核6B级和常5级，常6级的各类防空地下室工程的通风设备和设施的安装。

07fk02人防通风图集目录

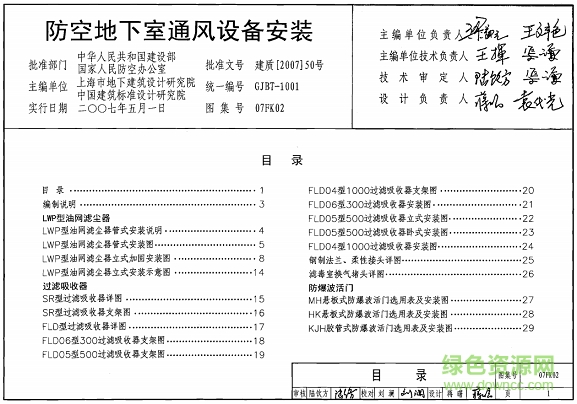

目 录

编制说明

LWP型油网滤尘器

LWP型油网滤尘器管式安装说明

LWP型油网滤尘器管式安装图

LWP型油网滤尘器立式加固安装图

LWP型油网滤尘器立式安装示意图

过滤吸收器

SR型过滤吸收器详图

SR型过滤吸收器支架图

FLD型过滤吸收器详图

FLD06型300过滤吸收器支架图

FLD05型500过滤吸收器支架图

FLD04型1000过滤吸收器支架图

FLD06型300过滤吸收器安装图

FLD05型500过滤吸收器立式安装图

FLD05型500过滤吸收器卧式安装图

FLD04型1000过滤吸收器安装图

钢制法兰、柔性接头详图

滤毒室换气堵头详图

防爆波活门

MH悬板式防爆波活门选用表及安装图

HK悬板式防爆波活门选用表及安装图

KJH胶管式防爆波活门选用表及安装图

自动超压排气活门

YF型自动排气活门安装图

YF型自动排气活门性能曲线

PS-D250型超压排气活门安装图

PS-D250型超压排气活门性能曲线（表）

FCH型防爆超压排气活门安装图

FCH型防爆超压排气活门性能曲线（表）

密闭阀门

D40J-O.5型手动密闭阀门安装图

双连杆型手电动两用密闭阀门安装图

密闭阀门横管吊式安装图

密闭阀门横管吊支式安装图

密闭阀门竖管吊式安装图

密闭阀门竖管托吊式安装图

人力电动两用风机

F270型电动手摇两用风机详图

F270型电动手摇两用风机安装图

F270型电动手摇两用风机性能曲线（表）

SR900型电动脚踏两用风机安装图

DJF-1型电动脚踏两用风机安装图

DJF-1型电动脚踏两用风机性能曲线（表）

管道穿密闭墙、洗消间排风管安装

风管穿密闭墙做法详图

空调（采暖）管道穿临空墙密闭墙做法详图

竖井式进排风管道安装图

简易洗消设在防毒通道内的排风管道布置图

简易洗消间排风管道布置图

洗消间排风管道布置图

设防爆超压排气活门排风管道布置图

防毒监测取样装置

超压测压装置布置图

超压测压装置安装图

压差测量管、增压管、取样管布置示意图

压差测量管、增压管详图

放射性监测、尾气监测取样管详图

防毒通道、密闭通道气密测量管详图及布置示意图
