07j205玻璃采光顶图集

pdf高清电子版 07j205玻璃采光顶图集 网友评分:8

同类相关软件

软件介绍

07j205玻璃采光顶图集由中国建筑标准研究院和建设部建筑制品与构建配件产品委员会联合主编,这套图集2007年开始施行,图集内容主要为各个玻璃采光顶的安装和说明,绿色资源网为大家提供07j205图集pdf免费下载,赶紧拿走吧。

07j205玻璃采光顶图集介绍

本图集适用于非抗震设防和抗震设防烈度为6~8度地区、正常使用环境下的新建、扩建和改建的建筑玻璃采光顶,供建筑设计人员选型、参考选用。本图集内容包括多种形式玻璃采光顶的建筑构造、技术要求等内容。主要包括钢结构、钢拉索拉杆结构、铝合金结构、玻璃梁结构支承结构形式的玻璃采光顶,及单坡、双坡、锥体、圆穹等建筑形式。本图集对玻璃采光顶的技术要求、选用材料和物理性能进行了综合阐述。在收集了大量工程实例的基础上,选取多种类型的典型实例供建筑设计人员选用参考。本图集对玻璃采光项系统完整的介绍,将有助于引导、启发建筑设计人员创作,为建筑设计提供方便,并对玻璃采光顶的应用起到积极的推动作用。

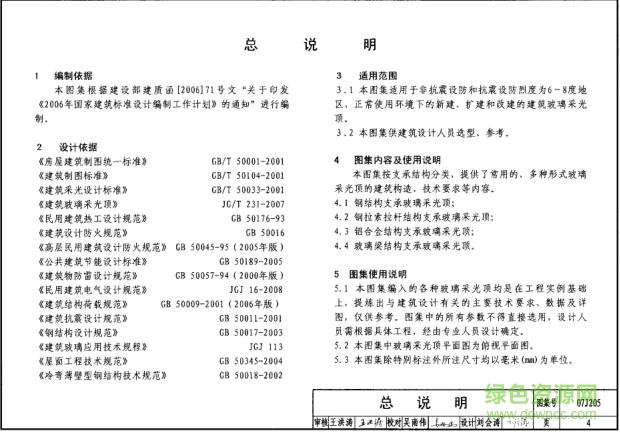

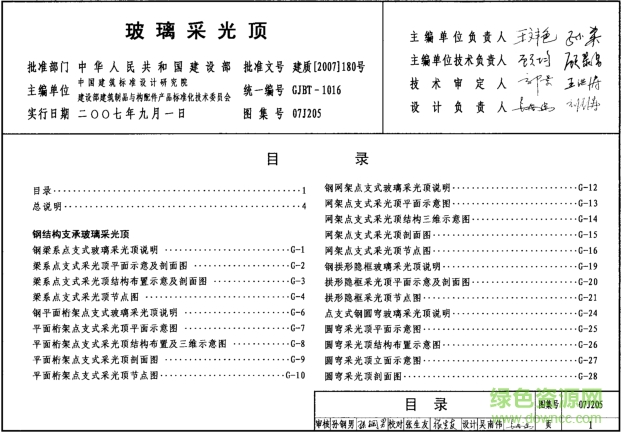

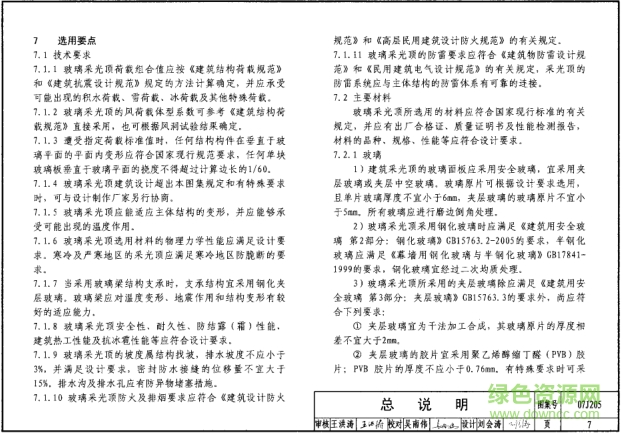

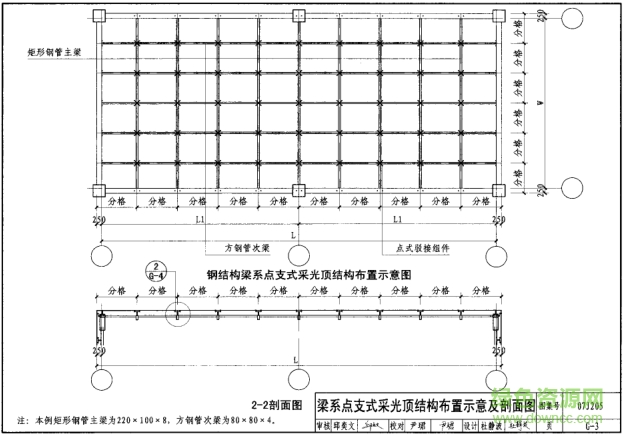

07j205图集样张

07j205玻璃采光顶图集

07j205玻璃采光顶图集

07j205玻璃采光顶图集

07j205玻璃采光顶图集目录

总说明4

钢结构支承玻璃采光顶

钢梁系点支式玻璃采光顶说明G-1

梁系点支式采光顶平面示意及剖面图G-2

梁系点支式采光顶结构布置示意及剖面图G-3

梁系点支式采光顶节点图G-4

钢平面桁架点支式玻璃采光顶说明G-6

平面桁架点支式采光顶平面示意图G-7

平面桁架点支式采光顶结构布置及三维示意图G-8

平面桁架点支式采光顶剖面图G-9

平面桁架点支式采光顶节点图G-10

钢网架点支式玻璃采光顶说明G-12

网架点支式采光顶平面示意图G-13

网架点支式采光顶结构三维示意图G-14

网架点支式采光顶剖面图G-15

网架点支式采光顶节点图G-16

钢拱形隐框玻璃采光顶说明G-19

拱形隐框采光顶平面示意及剖面图G-20

拱形隐框采光顶节点图G-21

点支式钢圆穹玻璃采光顶说明G-24

圆穹采光顶平面示意图G-25

圆穹采光顶结构布置示意图G-26

圆穹采光顶立面示意图G-27

圆穹采光顶剖面图G-28

圆穹采光顶节点图G-30

钢拉索拉杆结构支承玻璃采光顶

钢拉索拉杆结构支承玻璃采光顶说明S-1

拉索拉杆结构采光顶特点及适用范围S-2

拉索、拉杆装配图S-3

轮辐式拉杆采光顶平面及三维示意图S-4

轮辐式拉杆采光顶结构布置及三维示意图S-5

轮辐式拉杆采光顶剖面图S-6

轮辐式拉杆采光顶节点图S-7

轮辐式拉索采光顶平面及三维示意图S-9

轮辐式拉索采光顶结构布置及三维示意图S-10

轮辐式拉索采光顶剖面图S-11

轮辐式拉索采光顶节点图S-12

拱形拉杆采光顶平面示意图S-14

拱形拉杆采光顶结构布置示意图S-15

拱形拉杆采光顶结构三维示意图S-16

拱形拉杆采光顶剖面图S-17

拱形拉杆采光顶节点图S-19

拉索桁架采光顶平面示意图S-20

拉索桁架采光顶剖面图S-21

拉索桁架采光顶剖面及结构三维示意图S-22

拉索桁架采光顶节点图S-23

自平衡拉索桁架采光顶平面及三维示意图S-25

自平衡拉索桁架采光顶剖面图S-26

自平衡拉索桁架采光顶节点图S-27

张拉弦拉索桁架采光顶平面及三维示意图S-32

张拉弦拉索桁架采光顶结构布置及三维示意图S-33

张拉弦拉索桁架采光顶剖面及节点图S-34

张拉弦拉索桁架采光顶节点图S-35

铝合金结构支承玻璃采光顶

铝合金结构支承玻璃采光顶说明L-1

明框单坡采光顶平面示意及剖面图L-2

明框单坡采光顶节点图L-3

明框双坡采光顶平面示意及剖面图L-5

明框双坡采光顶节点图L-6

明框四面锥采光顶平面示意及剖面图L-8

明框四面锥采光顶节点图L-9

明框八面锥采光顶平面示意及剖面图L-12

明框八面锥采光顶三维示意及剖面图L-13

明框八面锥采光顶节点图L-14

隐框单坡采光顶(一)平面示意及剖面图L-16

隐框单坡采光顶(一)节点图L-17

隐框单坡采光顶(二)平面示意及剖面图L-20

隐框单坡采光顶(二)节点图L-21

隐框双坡采光顶(一)平面示意及剖面图L-23

隐框双坡采光顶(一)节点图L-24

隐框双坡采光顶(二)平面及立面示意图L-28

隐框双被采光顶(二)结构布置示意及剖面图L-29

隐框双坡采光顶(二)节点图L-30

隐框四面锥采光顶平面示意及剖面图L-33

隐框四面锥采光顶节点图L-34

隐框圆穹采光顶平面示意及剖面图L-36

隐框圆穹采光顶节点图L-37

玻璃梁结构支承玻璃采光顶

玻璃梁支承玻璃采光顶说明B-1

玻璃梁点支式采光顶平面示意图B-2

玻璃梁点支式采光顶结构布置示意图B-3

玻璃梁点支式采光顶结构三维示意图B-4

玻璃梁点支式采光顶剖面图B-5

玻璃梁点支式采光顶节点图B-8

玻璃采光顶典型构造节点

玻璃采光顶典型构造索引图D-1

玻璃采光顶典型构造节点图D-2

玻璃采光顶遮阳构造节点图D-4

玻璃采光顶屋面开启构造节点图D-6

玻璃采光顶保温构造节点图D-8

玻璃采光顶排水构造索引图D-9

玻璃采光顶排水构造节点图D-10

玻璃采光顶防雷构造节点图D-11

附录

点支式驳接常用爪件形式表F-1

点支式驳按常用夹具形式表F-3

点支式驳接装配节点图F-5

相关技术资料151
